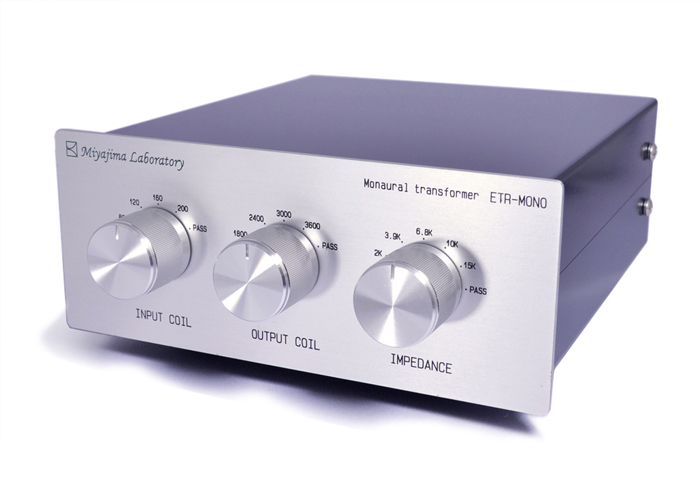

ETR-MONOバー

etr-mono
<詳細写真4枚>

※携帯の方は写真全面の左右をタッチでめくれます。写真を消す時は写真の外をタッチして下さい。



INPUT COIL OUTPUT COIL IMPEDANCE
1次コイル巻き数 2次コイル巻き数 インピーダンス調整

・80   (2〜5Ω)

・120  (5〜12Ω)

・160  (12〜20Ω)

・200  (20〜40Ω)

・PASS

・1800

・2400

・3000

・3600

・PASS

・2k

・3.9k

・6.8k

・10k

・15k

・PASS(47k)

( )内はカートリッジの推奨インピーダンス
  • 入力インピーダンス 2 〜 40Ω  (5段階 可変式)
  • 出力インピーダンス 2k 〜 47kΩ (6段階 可変式)
  • 増幅率 約19〜33dB (約9〜45倍)

  • 入力1系統 出力1系統
  • 大きさ:約 縦70mm×横150mm×奥行き175mm
  • 重量:約840g
  • 充填材:パラフィン
  • トランスの素材:パーマロイ80
*製品の仕様は改良のため予告なく変更することがあります。御了承下さい。


ETR-MONOはモノラル専用の昇圧トランスです。ステレオ音源はモノラル音源になります。
モノラルシステムで御使用される場合は片チャンネルのみを御利用下さい。

モノラルカートリッジ専用のモノラル昇圧トランスを製作しました。何故ならば、モノラルカートリッジのインピーダンスは低いのですが、出力は高いからです。これが原因で、プリアンプの入力インピーダンスにマッチングさせる事が非常に難しかったのです。

そこで、プリアンプのインピーダンスを変化させる事で、モノラル専用昇圧トランスの設計を可能にしました。

また、この設計はユーザーの好みで音色を変化させる事も出来ます。

ETR-MONOはゲインやインピーダンスを調節出来るので、理想的な周波数バランスを実現します。左のスイッチの数字はインプットコイルの巻き数を表しています。真ん中のスイッチの数字はアウトプットコイルの巻き数を表しています。増幅率は巻き数の比率です。
トランスを通したくない場合は、InputとOutputをPASSにして下さい。右のスイッチの数値で、プリアンプの入力インピーダンスの数値を変化させる事が出来ます。PASSにした場合は、プリアンプの入力インピーダンスのままになります。

例えば、カートリッジが6Ωの時に InputCoil 120, OutoutCoil 3000を選んだ場合、3000÷120で、ゲインは25倍です。(約27.5dB)
右のスイッチのインピーダンスを決める大まかな計算方法は下記の通りです。25倍×25倍×カートリッジ6Ω=3,750Ω=3.75kΩ

従って、一番近い3.9kΩを選択する事を推奨します。
しかし、好みによって数値を変えても構いませんので、シャープな音が好きな方はインピーダンスを上げ、柔らかい音が好きな方はインピーダンスを下げて下さい。







オリジナルMC昇圧トランス ETR-MONO

希望小売価格 ¥158,000を ¥132,000(税別)
